ガスアレスター（避雷管）PRODUCT INTRODUCTION
ガスアレスター（避雷管） CMタイプ
セラミックのパイプを、コバール合金・42Ni合金・銅などの金属電極体で封着してあります。同時に封入された希ガスなど、不活性ガスにより電極間絶縁を保ちます。
用途
・有線・無線通信機器
・各種電気・電子機器
・計測機器
ほか機能
半導体素子によって小型化・高性能化した各種機器の電子回路を通信線および電源からのサージやノイズから保護します。
特徴
サージ電圧応答速度が速く、サージ電流耐量が大きい、静電容量が小さいなど信頼性の高い製品です。
長寿命で安価、保守が不要です。
電気的測定
・セラミック管使用（特性はIEEE規格に準拠しています）
・製品名の（L）はリード付タイプです。リードなしタイプはＡです。
・使用及び保存温度範囲 -40℃〜+80℃
・仕様については、改良にともない、お断りなく変更することがあります。
| 特性項目 | 直流放電開始電圧 | 衝撃波放電開始電圧 | 最大衝撃放電電流耐量 |
| 試験条件 | 500V/s | 5kV/µs 上限値 | 8/20µs ピーク値 |
| CM-90A(L) | 90V±20% | 1000V | 10KA |
| CM-145A(L) | 145V±20% | 1000V | |
| CM-230A(L) | 230V±15% | 1000V | |
| CM-350A(L) | 350V±15% | 1100V | |
| CM-470A(L) | 470V±15% | 1500V | |
| CM-600A(L) | 600V±15% | 1800V |
| 特性項目 | 最大交流放電電流耐量 | 衝撃波放電寿命耐量 | 絶縁抵抗 | 静電容量 |
| 試験条件 | 50Hzにて180ms | 10/1000µs 500A 印加時 平均寿命回数 |
1分後抵抗値 MIN |
1kHz〜1MHz MAX |
| CM-90A(L) | 90A | 600回 | 104MΩ | 1.5pF |
| CM-145A(L) | ||||
| CM-230A(L) | ||||
| CM-350A(L) | ||||
| CM-470A(L) | 1.0pF | |||
| CM-600A(L) |
ガスアレスター（避雷管） CM3タイプ
セラミックのパイプを、コバール合金・42Ni合金・銅などの金属電極体で封着してあります。同時に封入された希ガスなど、不活性ガスにより電極間絶縁を保ちます。
用途
・有線・無線通信機器
・各種電気・電子機器
・計測機器
ほか機能
半導体素子によって小型化・高性能化した各種機器の電子回路を通信線および電源からのサージやノイズから保護します。
特徴
サージ電圧応答速度が速く、サージ電流耐量が大きい、静電容量が小さいなど信頼性の高い製品です。
長寿命で安価、保守が不要です。
電気的測定
・セラミック管使用（特性はIEEE規格に準拠しています）
・製品名の（L）はリード付タイプです。リードなしタイプはＡです。
・使用及び保存温度範囲 -40℃〜+80℃
・仕様については、改良にともない、お断りなく変更することがあります。
| 特性項目 | 直流放電開始電圧 | 衝撃波放電開始電圧 | 最大衝撃放電電流耐量 |
| 試験条件 | 500V/s | 5kV/µs 上限値 | 8/20µs ピーク値 |
| CM3-90A(L) | 90V±20% | 1,000V | 10kA |
| CM3-145A(L) | 145V±20% | 1,000V | |
| CM3-180A(L) | 180V±20% | 1,000V | |
| CM3-230A(L) | 230V±20% | 1,000V | |
| CM3-350A(L) | 350V±20% | 1,100V | |
| CM3-400A(L) | 400V±20% | 1,200V |
| 特性項目 | 最大交流放電電流耐量 | 衝撃波放電寿命耐量 | 絶縁抵抗 | 静電容量 |
| 試験条件 | 50Hzにて180ms | 10/1000µs 500A 印加時 平均寿命回数 |
1分後抵抗値 MIN |
1kHz〜1MHz MAX |
| CM3-90A(L) | 90A | 100回 | 104MΩ | 1.5pF |
| CM3-145A(L) | 200回 | |||
| CM3-180A(L) | 200回 | |||
| CM3-230A(L) | 200回 | |||
| CM3-350A(L) | 200回 | |||
| CM3-400A(L) | 400回 |

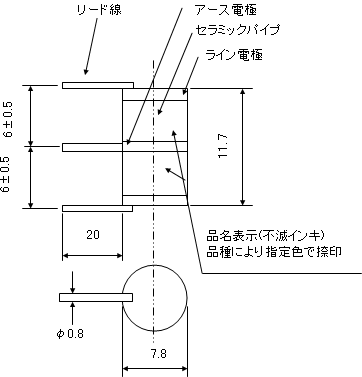

形状・寸法
＊ 記載以外の品種はご相談ください。
ガスアレスター（避雷管） M2Pタイプ
ガラスのパイプを、コバール合金・42Ni合金・銅などの金属電極体で封着してあります。同時に封入された希ガスなど、不活性ガスにより電極間絶縁を保ちます。
用途
・有線・無線通信機器
・各種電気・電子機器
・計測機器
ほか機能
半導体素子によって小型化・高性能化した各種機器の電子回路を通信線および電源からのサージやノイズから保護します。
特徴
サージ電圧応答速度が速く、サージ電流耐量が大きい、静電容量が小さいなど信頼性の高い製品です。
長寿命で安価、保守が不要です。
電気的測定
・ガラス管使用（特性はIEEE規格に準拠しています。耐量は管が破裂しない程度を示します。）
・製品名の（L）はリード付タイプです。リードなしタイプはＡです。
・使用及び保存温度範囲 -40℃〜+80℃
・仕様については、改良にともない、お断りなく変更することがあります。
| 特性項目 | 直流放電開始電圧 | 衝撃波放電開始電圧 | 最大衝撃放電電流耐量 |
| 試験条件 | 500V/s | 5kV/µs 上限値 | 8/20µs ピーク値 |
| M2P-90A(L) | 90V±20% | 1,000V | 5kA |
| M2P-145A(L) | 145V±20% | 1,000V | |
| M2P-230A(L) | 230V±15% | 1,000V | |
| M2P-350A(L) | 350V±15% | 1,100V | |
| M2P-470A(L) | 470V±15% | 1,500V | |
| M2P-600A(L) | 600V±15% | 2,500V |
| 特性項目 | 最大交流放電電流耐量 | 衝撃波放電寿命耐量 | 絶縁抵抗 | 静電容量 |
| 試験条件 | 50Hzにて180ms | 10/1000µs 500A 印加時 平均寿命回数 |
1分後抵抗値 MIN |
1kHz〜1MHz MAX |
| M2P-90A(L) | 25A | 600回 | 104MΩ | 1.0pF |
| M2P-145A(L) | ||||
| M2P-230A(L) | ||||
| M2P-350A(L) | ||||
| M2P-470A(L) | ||||
| M2P-600A(L) |

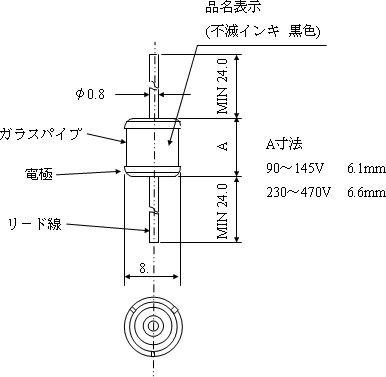

形状・寸法
＊ 記載以外の品種はご相談ください。
